Caja para resina EC80-950-0

Name: Caja para resina EC80-950-0
Brand: Configurador en línea
SKU: EC80-950-0
Rating: 4.7 (71 reviews)

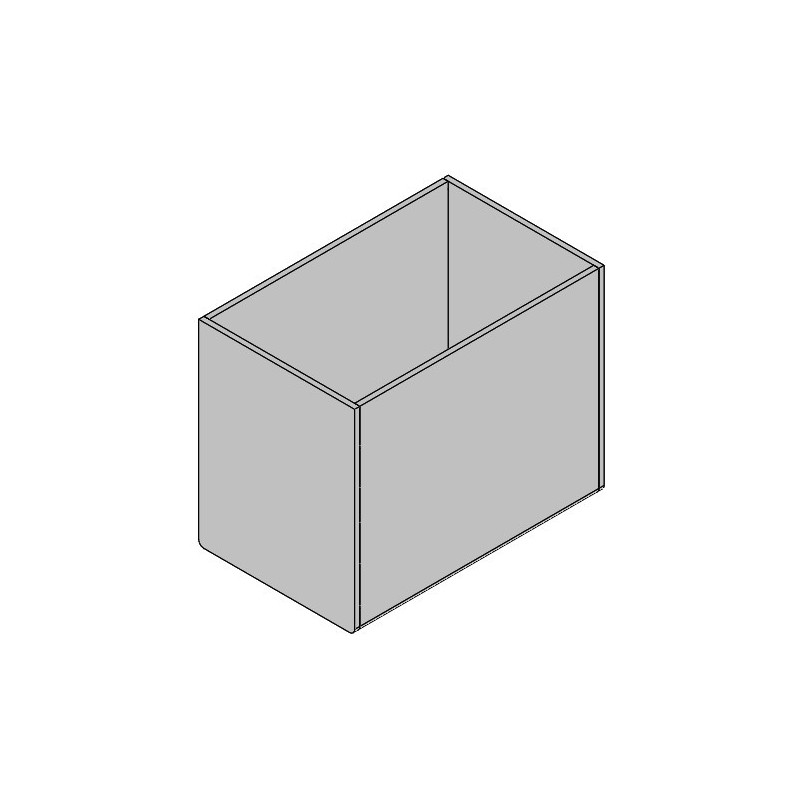

Caja para resinar sobre medida, compuesta de 2 paneles ensamblados sobre 1 pieza en U (desarrollada).

Ficha de datos

MODELOS		Cajas para resina EC80-9xx

CONCEPTO DE DISEÑO		Caja plástica a medida, compuesta de 2 frontales ensamblados sobre 1 pieza en U desarrollada. Caja concebida para vaciar resina.

SU PROYECTO : Por ejemplo: caja ,unidad enchufable proyecto x

Nombre del proyecto :^* Por ejemplo: caja ,unidad enchufable proyecto x
Introduzca las dimensiones (Dimensiones internas en mm)^* Atención: dimensiones internas en mm
X
Y
Z

Material^* Material ABS: Material estándar en ABS/ Material PS-UL: Material poliestireno choque autoextinguible,clasificado fuego conforme a la norma UL94V0
Insertar un archivo Todo tipo de información complementaria para definir su caja (p. ej. croquis, planes 2D,planes 3D, especificaciones de proyecto, fotos,étc)
- Archivo 1 :
- Archivo 2 :

Personalización : La información indicada en este formulario sirve para estableccer un presupuesto.El emplazamiento y las dimensiones exactas serán validadas por nuestra oficina de proyectos en la programación de su caja o su panel frontal sobre medida

Fresado Al contrario de una caja estándar re-fabricada, la caja EC incluye todos los cortes y fresados necesarios a sus necesidades, realizados en nuestros talleres:un solo interlocutor, ahorro de tiempo, un flujo optimizado y rápido)

No. de perforaciones (< = 5mm x 5mm) El perforado es un fresado que consiste a hacer un orificio en una pieza. Este orificio puede servir para introducir un tornillo, un led,un enchufe jack, pasar cable, étc)
N°. aberturas (apertura para conector) (> 5mm x 5mm) y < 40mm x 40mm) Una apertura es un fresado de talla mínima 5mm x 5mm y máximo 40mm x 40mm, permitiendo el paso de sus conectores, botones,conexiones diversas o cualquier otra utilización.
Ventana / apertura 1 (en mm) (> = 40mm x 40mm) Una ventana es un fresado de talla superior a 40mm x 40mm, que principalmente permite integrar una pantalla de fijación o táctil. Existe la opción de añadir una ventana plexi, con el fin de proteger el componente electrónico.	x
	y
[con plexi/PMMA transparente 3mm] Una ventana es un fresado de talla superior a 40mm x 40mm, que principalmente permite integrar una pantalla de fijación o táctil. Existe la opción de añadir una ventana plexi, con el fin de proteger el componente electrónico.
Ventana /apertura2: (en mm) (> = 40mm x 40mm) Una ventana es un fresado de talla superior a 40mm x 40mm, que principalmente permite integrar una pantalla de fijación o táctil. Existe la opción de añadir una ventana plexi, con el fin de proteger el componente electrónico.	x
	y
[con plexi/PMMA transparente 3mm] Una ventana es un fresado de talla superior a 40mm x 40mm, que principalmente permite integrar una pantalla de fijación o táctil. Existe la opción de añadir una ventana plexi, con el fin de proteger el componente electrónico.
Ventana/apertura 3: (en mm) (> = 40mm x 40mm) Una ventana es un fresado de talla superior a 40mm x 40mm, que principalmente permite integrar una pantalla de fijación o táctil. Existe la opción de añadir una ventana plexi, con el fin de proteger el componente electrónico.	x
	y
[con plexi/PMMA transparente 3mm] Una ventana es un fresado de talla superior a 40mm x 40mm, que principalmente permite integrar una pantalla de fijación o táctil. Existe la opción de añadir una ventana plexi, con el fin de proteger el componente electrónico.

N°. ventilaciones (Base: 10 ranuras de 50 mm) producido por los componentes internos. El emplazamiento y las dimensiones exactas serán validadas por nuestra oficina de proyectos en la programación de su caja o su panel frontal sobre medida.
N°. de marcado (Base : 1 grabado= 20mm) Por ejemplo un logotipo o una instrucción técnica grabada directamente en el material
Rebaje 1: (en mm) [para teclado con membrana] Un rebaje es una reducción del material, fresado no desembocado a una profundidad definida. El rebaje permite incluir otra pieza de tipo teclado de membrana, etiquetas, étc.	x
	y
Rebaje 2: (en mm) [para teclado con membrana] Un rebaje es una reducción del material, fresado no desembocado a una profundidad definida. El rebaje permite incluir otra pieza de tipo teclado de membrana, etiquetas, étc.	x
	y
Rebaje 3: (en mm) [para teclado con membrana] Un rebaje es una reducción del material, fresado no desembocado a una profundidad definida. El rebaje permite incluir otra pieza de tipo teclado de membrana, etiquetas, étc.	x
	y
N°. piezas ensambladas Se trara de piezas fresadas no pegadas, que pueden ser utilizadas para acondicionar el uso de su caja (p. ej. separación, pieza para bloquear, étc.)
N°. circuitos ranuras corredizas Se trata de ranuras fresadas en el plástico de los 2 lados opuestos, en las que puede deslizar su circuito impreso(CI). El emplazamiento exacto será validado por nuestra oficina de proyectos en la programación de su caja sobre medida.
Longitud de la ranura CI Longitud de la ranura CI

Fijación Al contrario de una caja estándar re-fabricada, la caja EC incluye todos los cortes y fresadfos necesarios a sus necesidades, realizados en nuestros talleres:un solo interlocutor, ahorro de tiempo, un flujo optimizado y rápido)

N°. insertos

Un inserto es una pieza aterrajada en latón(no métrica M2,5-M3) insertada en una torretao en el espesor del plástico, que le permitirá fijar sus componentes electrónicos. Son útiles y preconizados para un montaje y desmontaje frecuente del componente. El emplazamiento exacto será validado por nuestra oficina de proyectos en la programación de su caja o de su panel frontal sobre medida.

N°. Torretas

Una torreta es una abrazadera tubular plástica, de diferentes dimensiones, utilizada para la fijación de sus componentes electrónicos. Puede recibir un tornillo auto-aterrajado, o ser un equipo de inserto (no métrico M2-5-M3) para un montaje-desmontaje frecuente de un componente. El emplazamiento y la dimensión exacta serán validadas por nuestra oficina de proyectos en la programación de su caja o su panel flrontal sobre medida.

N°. pies de goma Para estabilizar el posicionamiento de su aparato o para levantarlo, puede agregar pies de goma.El emplazamiento y la dimensión exacta serán validadas por nuestra oficina de proyectos en la programación de su caja o su panelflrontal sobre medida.
N°. partes coladas (taco/barrita/nervadura) Se trata de piezas plásticas pegadas al interior de su caja, para recibir elementos que no puedesser fijados sobre columnillas o para estabilizar y/o dividir su caja.

Acabado Al contrario de una caja estándar re-fabricada, la caja EC incluye todos los cortes y fresados necesarios a sus necesidades, realizados en nuestros talleres:un solo interlocutor, ahorro de tiempo, un flujo optimizado y rápido

Protección CEM La protección CEM (compatibilidad electromagnética)o blindajo, es un revestimiento/pintura a base de cobre o níquel. Su aplicación sirve de jaula de Faraday, para proteger le los ruidos eléctricos y subsidiariamente electromagnéticos exteriores o vísceversa, obstruir al aparato de contaminar su medio ambiente.También sirve a la continuidad eléctrica.
Pintura Las materias primas disponibles son de color negras o blancas, pero tenemos todas las soluciones de acabado como todos los tintes (Pintura: todo color RAL " o correspondencia Pantone " elaboradas en nuestro taller pintura, Acabado de brillo : satinado)

N°. Pases de marcado (1 pase por panel)

Nuestros marcajes son realizados en impresión númerica, permitiendo la cuatricromía. El marcado de una caja tiene 2 objetivos principales(funcional: para indicar una función o instrucción, para identificar un producto, para informar de una norma o de una precaución particular; Estética: para decorar y embellecer, para sugerir imágenes o representaciones)

Barniz alta protección Barniz de alta protección: para una protección superior, nosotrotos podemos proponerle un barniz reforzado(acabado de brillo:satinado)

Otras operaciones Puede informarnos de cualquier pedido no incluído en el formulario y/o de puntos clave de su proyecto(p.ej. condiciones especiales del medio ambiente o de utilización.

Cantidades previstas Conocer la mayor información de su proyecto,nos permite brindarle un consejo adaptado de calidad.
